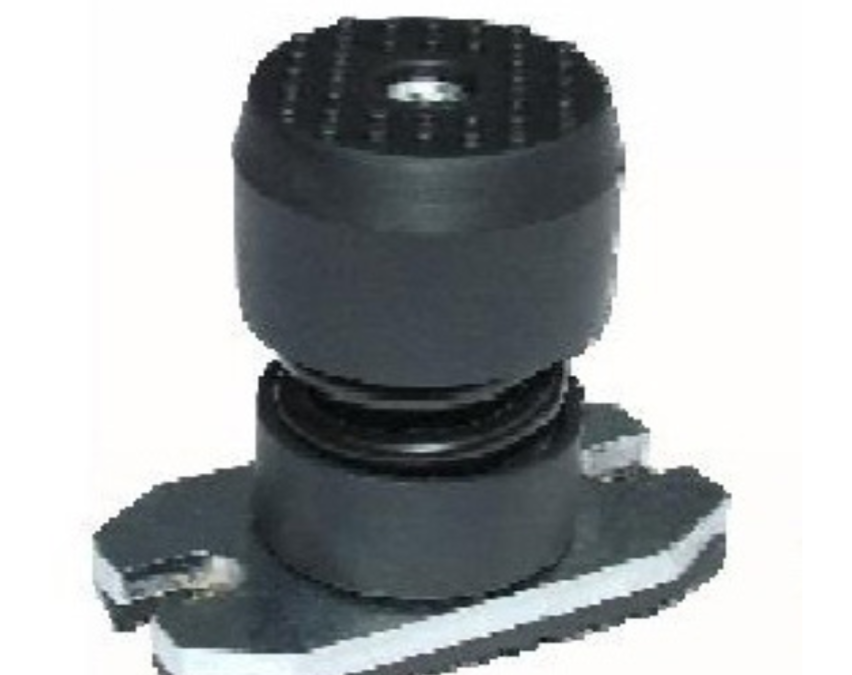

Il supporto antivibrante PMNaZb.. – PMNaXb.. è formato da:
n° 1 molla acciaio armonico UNI EN10270-1 SH con superficie protetta dal trattamento cataforetico. La molla è bloccata ai corpi di contenimento mediante appositi adesivi.

n° 2 corpi di contenimento molla“placche” in elastomero. Le sedi perl’ancoraggio vengono proposte nelleversioni standard con filetto M8. Le superfici di contatto presentato peduncoli deformabili che agevolano lo stazionamento per attrito.

n° 1 piastra base in acciaio di adeguato spessore con cave per l’ancoraggio verso terra.
n° 1 cuscinetto in neoprene applicato alla piastra base. Il cuscinetto presenta peduncoli deformabili anti-scivolo, che consento all’antivibrante di stazionare per attrito. Il modello MNa.. si propone per l’isolamento ottimale di frequenze => a 10 Hz (600 rpm), per i carichi descritti in tabella, e per il blocco delle forza tangenziali.

A richiesta:

• martinetto M8 in acciaio zinca-
to o inox AISI 304, utilizzato per laregistrazione della quota macchina sospesa
• sono disponibili versioni adatte per impieghi in ambienti con nebbie sali-
ne e/o agenti aggressivi per temperature da -50°C a +130°C

Modello

kg/mm

Carico statico max

Defles. max (mm)

H (mm)

Prezzo pz. €

PMNa Xb 11 M8

9,0

108

12

61

PMNa Xb 12

10,6

127

12

61

PMNa Xb 13

13,0

130

10

61
